Montaj ve bakım

Hava sıcak gidişte daha kolay açığa çıkar; ağır tortu ve magnetit dönüş hattında toplanır. Bu yüzden hava ayırıcı gidişe, tortu ayırıcı dönüşe takılır. Akuple ayırıcı ikisini tek noktada yapar.

Kaynaklar: MIT seperatör kullanım kılavuzu (s. 1, 3–5), ekinendustriyel.com hidronik hava-tortu ayırma rehberi ve tortu ayırıcı sık sorulan sorularıSon güncelleme: 16 Ekim 2026

Nereye takılır

Isıtma tesisatında kazanlar, hava ayırıcı, denge kabı ve dönüş hattında tortu tutucu; soğutma tesisatında soğutma ünitesi, fan coil ve tortu ayırıcı — **Şekil 1.** Tortu ayırıcının önerilen bağlantısı: ısıtmada kazan dönüşü, soğutmada fan coil dönüşü. Kaynak: MIT seperatör kullanım kılavuzu, s. 4.

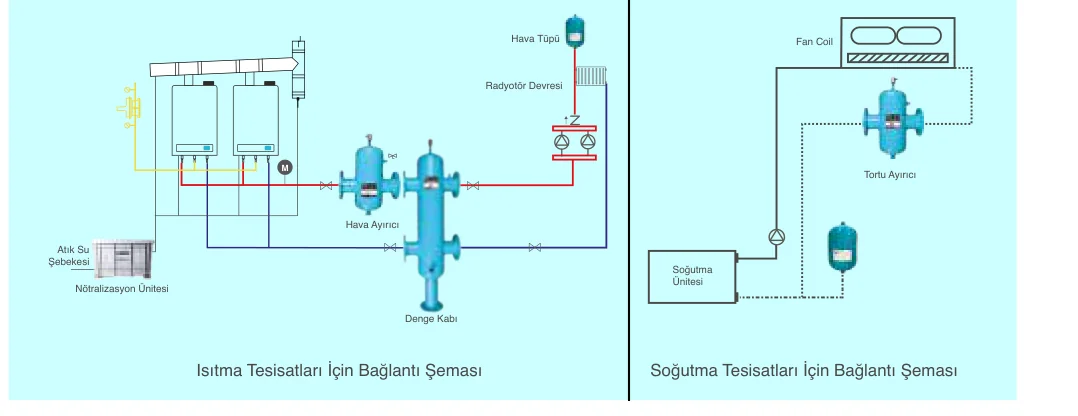

Isıtma tesisatında kazan devresine bağlı akuple hava ve tortu ayırıcı ile denge kabı; soğutma tesisatında fan coil devresinde tortu ayırıcı — **Şekil 2.** Akuple hava ve tortu ayırıcının önerilen bağlantısı. Kaynak: MIT seperatör kullanım kılavuzu, s. 5. Tesisattaki diğer ekipmanın montajı tesisat özelliklerine göre yapılır (kılavuz notu).

Hava ayırıcının yeri suyun en sıcak olduğu noktadır: kazan çıkışına mümkün olan en yakın yer (kılavuz s. 3).

Montaj kuralları

Akışkan: Ürün su tesisatları için tasarlanmıştır. Buhar ve hava gibi gaz fazlı akışkan tesisatlarında kullanılmaz.
Emniyet ventili: Uygun kapasitede otomatik tip emniyet ventili zorunludur: 10 bar sınıfı üründe 8 bar, 16 bar sınıfında 12 bar ventil.
Bağlantı: Flanşlı, dişli veya kaynak boyunlu; tesisat basıncına uygun basınç sınıfı seçilir.
Akış yönü: Kılavuza göre ayırma iki yönde de olur. Gövdede akış oku varsa montajda ona uyulur (ana site sık sorulan sorular).
Montajı yapan: Montaj ve devreye alma ehliyetli kişilerce yapılır. Kılavuza aykırı kullanımdan doğan arızalar garanti dışıdır.

Akuple ayırıcı kesiti: otomatik hava atıcı, ilk hava tahliye çıkışı, seperatör, drenaj — **Şekil 3.** Akuple ayırıcıda tahliye noktaları: üstte otomatik hava atıcı ve ilk hava tahliye çıkışı, altta drenaj. Kılavuz s. 5.

İlk dolum ve bakım

Tesisata su doldurulurken akuple ve hava ayırıcıda üstteki tahliye vanasından yüksek hacimli hava atılır.
İlk 24–72 saatte otomatik tahliye çalışırken alt hazne kontrol edilir.
İlk devreye alma haftalarında tortu daha sık tahliye edilir; eski çelik tesisatta ilk hafta günlük tahliye gerekebilir.
Sonrasında tahliye aralığı tesisatın kirlenme eğilimine göre belirlenir. Drenaj vanası kontrollü ve kademeli açılır.

Kılavuz gövdeyi bakım gerektirmeyen yapıda tanımlar; düzenli iş drenajdan tortu ve kirli suyun tahliyesidir. Madde 2 ve 3: ekinendustriyel.com hidronik hava-tortu ayırma rehberi; madde 4: tortu ayırıcı sık sorulan soruları.

Garanti

MIT ürünleri üretim hatalarına karşı 2 yıl garantilidir (kılavuz s. 1). Garanti teslimle başlar; aşınan parçalar, kılavuza aykırı kullanım, tesisattan kaynaklanan tıkanma ve kirlenme ile emniyet armatürü kullanılmamasından doğan hasarlar kapsam dışıdır (genel satış şartları, madde 4, 5, 11 ve 12).

Kılavuzu indir (PDF, 3,4 MB)

Çap ve model

Çapı ısı yükünden hesaplayın, ölçüleri model tablosundan kontrol edin.

Teklif iste Çapı hesapla

+90 216 232 24 12 info@havatortuayirici.com

Modeller ve ölçüler: MIT-PTHA ve MIT-TT tabloları.
